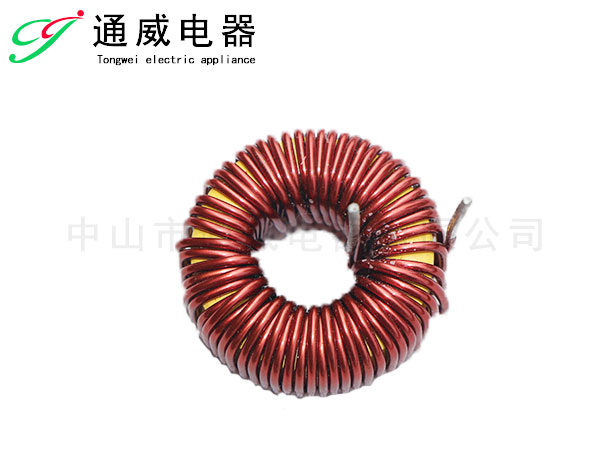

卧式扼流圈
商品详情
阐述扼流圈的原理
高频扼流圈和低频扼流圈都是电感线圈。电感线圈有抑制电流变化的特性，电感越大这个效应越明显。这个效应对电流的阻碍作用感抗，大功率线圈盘感抗的大小和电感的工作频率和它本身电感的大小有关。
电感线圈是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。
大功率线圈盘在制作时应满足以下要求:
1.线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的承受能力。
2. 通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。
3.绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。
4.当线圈流过瞬时大电流时，磁芯不要出现饱和。
5.线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。
