线圈盘厂家告诉你电磁炉线圈该如何修复?

2019-10-10


    在我们的家中,有很多人都会使用电磁炉,电磁炉的功能是非常强大的,也给我们的生活带来了很多的便利,电磁炉线圈是电磁炉中重要的组成部分,电磁炉线圈的好坏直接影响着电磁炉的使用,那么,我们应该如何修复电磁炉线圈呢?下面线圈盘厂家就为大家做个讲解。

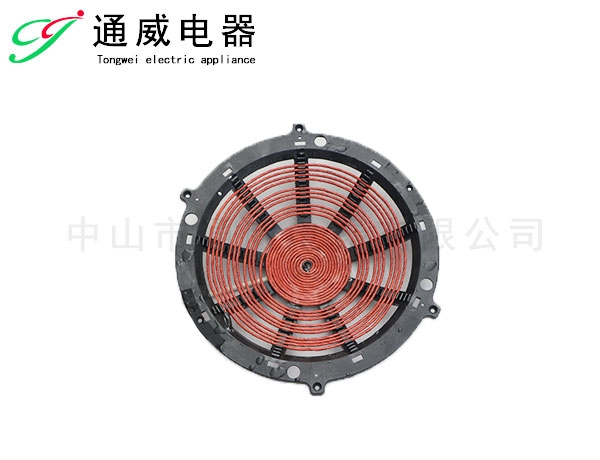

    电磁炉线圈的横截面直径约2mm,由φ0.3mm*28股高强度漆包线组成的绞台线,平绕32圈粘固十圆盘骨架上。其电感量约为160uH。加热线圈由内至外沿逆时针方向单层平绕在圆盘骨架的正面盘面上,并用绝缘漆粘固。六片铁氧体导磁磁片,尺寸各为:60mm*14mm*5mm。用绝缘漆粘固于塑料圆盘骨架条形通槽内,与骨架的绕线平面齐平。

线圈盘厂家

    电磁灶有完善的超温、过流的保护措施,电磁炉线圈整体烧毁的可能性不大,主要故障就是电磁炉线圈绕组局部短路。故障点多在散热较差的线圈与铁氧体导磁片的接触处。因短路处产生的高温对塑料骨架和磁片必然有损伤的痕迹。


    线圈盘厂家告诉你,电磁炉线圈该如何修复呢?


    电磁炉线圈拆开后先将短路点的多股漆包绞线仔细清洗干净,若有熔断处,应用导线搭接焊好,再用薄玻纤绝缘布包扎好并涂上绝缘漆。修复时需要加热使绝缘漆软化,然后将线圈逐圈拆至短路点。加热可采用电烘箱加热,在电烘箱75℃时放入故障线圈,每隔10分钟升温10℃,直至升温至105℃后,再烘七八分钟后取出即可拆动。拆至短路点后要多拆一段以便于修理。对短路点伤损的塑料骨架、导磁片仔细清洗.并将熔化的金属微粒,烧损的表面彻底刮干净,再垫上一层薄玻纤漆布,用绝缘漆涂刷粘固。待绝缘固化后即可将拆下的线圈重新绕制恢复原状,边绕线边涂绝缘漆(在线与线间、线与骨架间均涂好绝缘漆),线圈要平整紧密,绝缘漆干同后就可以上机使用。绝缘漆可选用硅有机浸渍漆或三聚氰胺环氧酯漆。
