你知道扼流圈和电感有什么区别?
一、性质不同
1、电感:能够把电能转化为磁能而存储起来的元件。
2、扼流圈:一个以铁氧体为磁芯的共模干扰抑制器件。
二、结构不同

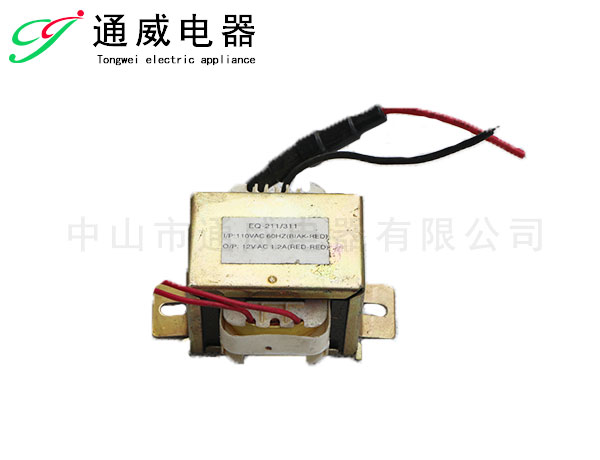

1、电感一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
(1)磁心与磁棒,磁心与磁棒一般采用镍锌铁氧体(NX系列)或锰锌铁氧体(MX系列)等材料,大功率线圈盘它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。
(2)骨架,骨架一般是指对线圈的支撑。一些较大的固定或可调电感器(如振荡线圈、扼流圈等)大多将漆包线(或纱包线)缠绕在骨架上,然后将磁芯、铜芯和铁心装入骨架内腔,以提高其电感。骨架通常由塑料、电木和陶瓷制成。
它可以根据实际需要做成不同的形状。小电感器(如彩色电感器)一般不使用骨架,而是直接将漆包线包在铁心上。空心电感器(又称无体线圈或空心线圈,多用于高频电路)不需要磁芯、骨架和屏蔽罩,但在取下模具前先将模具包起来,并将线圈拉到线圈之间一定距离。
(3)绕组,绕组是指一组具有特定功能的大功率线圈盘,是电感器的基本元件。绕组可分为单层和多层。单层绕组有两种形式:密绕(一根一根的绕线)和互绕(每个圆之间有一定距离的绕线);多层绕组包括分层扁平绕组、随机绕组、蜂窝绕组等。
(4)铁心,铁心材料主要有硅钢片、坡莫合金等,其外形多为“E”型。
(5)屏蔽罩,为了避免某些电感器产生的磁场对其他电路和元件的正常工作产生影响,在屏蔽罩上增加了金属屏蔽罩(如半导体收音机的振荡大功率线圈盘)。使用屏蔽电感会增加线圈损耗,降低Q值。
